产品简介

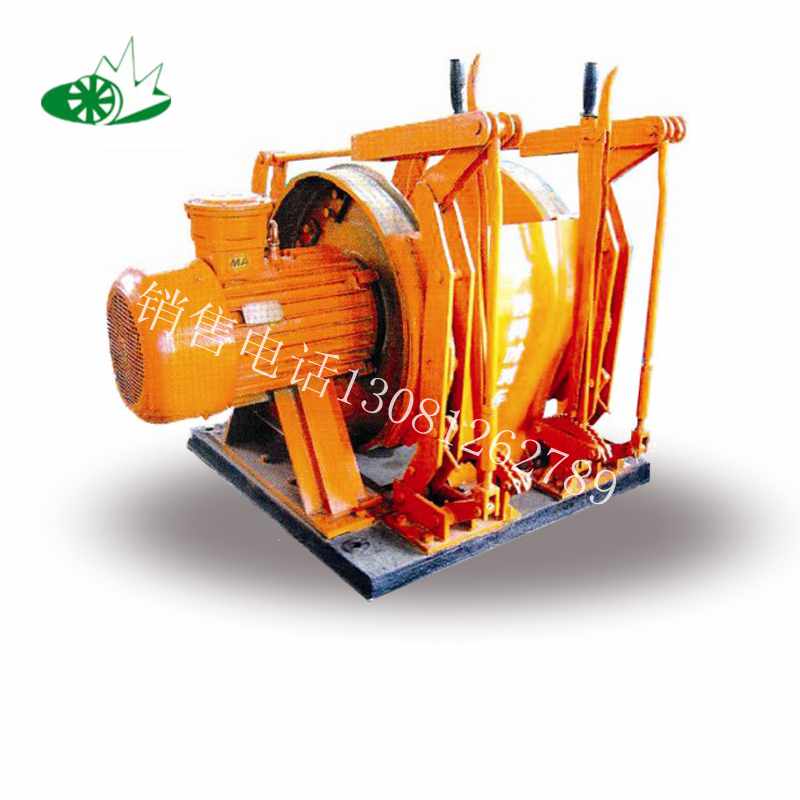

JD系列调度绞车组成是由 电动机、卷筒装置、刹车装置、深度指示器、底座、护罩等部分组成。 JD-1(11.4)型调度绞车用于矿井井底车场,中间巷道,采区运输巷调度编组的空车和重车,也可用于上下山,掘进头调度单个矿车。
详细信息
型号
JD-1(11.4)
JD-1.6(25)
JD-1.8(JD2-25)
牵引力
10kN
16kN
18kN
卷筒尺寸
224×307mm
300×356mm
310×400mm
外层钢丝绳速度最大
≥1.03m/s
≥1.2m/s
≥1.399m/s
最小
≥0.43m/s
≥0.6m/s
≥0.773m/s
钢丝绳直径
ø12.5mm
ø16mm
容绳量(≥)
400m
总减速比
40
32.01
电动机型号
YBJ-11.4
YBJ25-4
功率
11.4kW
25kW
转速
1460r/min
1480r/min
电压
380/660或660/1140V
380/660或660/1140
外形尺寸(长×宽×高)
1100×765×730mm
1340×1140×1190mm
1438×1217×1255mm
绞车重量(包括电机)kg
575
1490
1354
